درباره پکیج گرمایشی دیواری ایران رادیاتور
پکیج دیواری علاوه بر تامین آب گرم مصرفی در منزل ، آب گرم مورد نیاز برای رادیاتورها (شوفاژها) را در زمستان فراهم می کند. استفاده از پکیج دیواری به نسبت آبگرمکن دیواری و سیستم شوفاژخانه مرکزی مزایای بسیاری دارد. پکیج از نظر میزان صدا بسیار کم صداتر بوده و نوسانات دمای آب در آن اصلا محسوس نیست. روشن شدن و کارکرد آن در مقایسه با آبگرمکن و شوفاژ خانه مرکزی بسیار کم صداتر است و همه مهمتر راندمان آن در مقایسه با سیستم شوفاژ خانه مرکزی بسیار بالاتر است. از دیگر مزایای استفاده از پکیج ،اشغال فضای خیلی کم در مقایسه با سیستم آبگرمکن ایستاده و سیستم شوفاژ خانه مرکزی می باشد.
پکیج های دیواری گازسوز ایران رادیاتور که کد آنها با حرف B می باشند از نوع پکیج های تک مبدل بوده و مدلهایی که دارای حرف M ، K ، E و L می باشند از نوع پکیج های دو مبدل می باشند. همچنین نامگذاری با حروف FF به معنی وجود دودکش دو جداره فن دار و CF به معنی بدون فن بودن دستگاه می باشد.

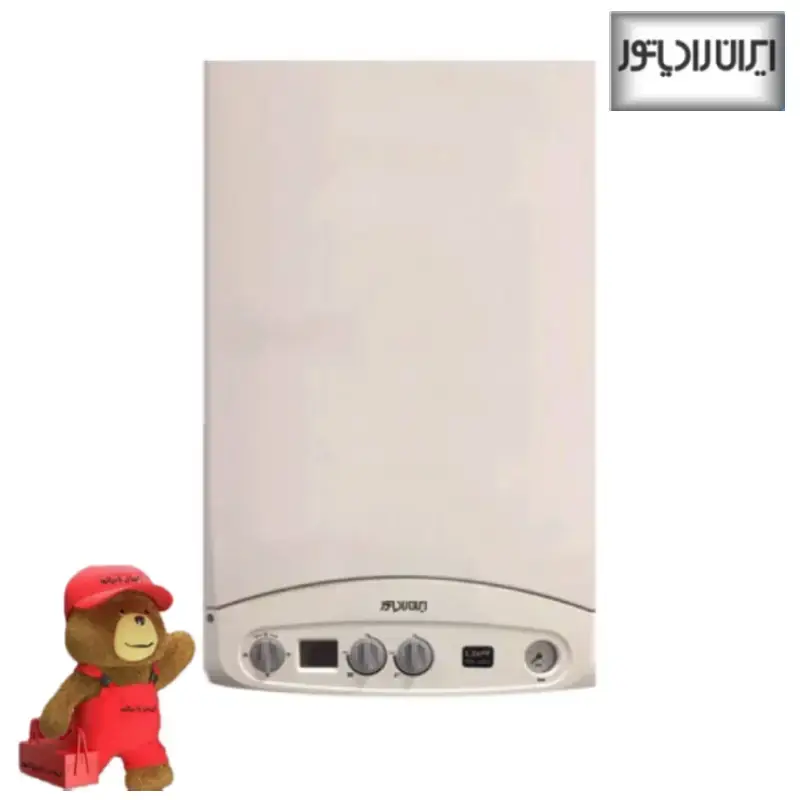

مدلهای L و K ایران رادیاتور دارای نمایشگر عیب یاب دیجیتال بوده و مدل L دارای منبع انبساط بزرگتری نسبت به سایر مدل ها دارد.
مدلهای M و E ازنظر کارکرد یکسان بوده و ظاهر متفاوتی دارند.
پکیج های شوفاژ دیواری ایران رادیاتور در دو نوع تک مبدل و دو مبدل حرارتی می باشند. در پکیج های دیواری تک مبدل یا بی ترمیک (BITHERMIC) ایران رادیاتور، مبدل تعبیه شده از نوع دوبل (Double Gas Water Heat Exchanger) بوده و همزمان دو وظیفه تامین آبگرم مصرفی و هم چنین گرمایش ساختمان را بعهده دارد. ساختار این پکیج ها به گونه ای می باشد که آبگرم مصرفی (بهداشتی) و همچنین آب سیستم گرمایش، هر دو بر اثر تماس مستقیم با شعله مشعل (Burner) گرم می شوند.
در پکیج های دو مبدل یا مونوترمیک (MONOTHERMIC)، از دو نوع مبدل استفاده می شود. مبدل اصلی که برای گرمایش محیط از آن استفاده می شود و مبدل صفحه ای برای تامین آبگرم مصرفی بهداشتی. پکیج های دو مبدل بجهت ثابت بودن دبی عبوری و کنترل بهتر دمای سیال، گرادیان حرارتی تحت کنترل بوده و آبگرم مصرفی به صورت مطبوع به دست می آید. همچنین با توجه به اینکه آبگرم مصرفی با شعله مشعل تماس مستقیم ندارد،تشکیل رسوب بر جداره داخلی مبدل صفحه ای به مراتب دیر تر اتفاق می افتد.
تمامی پکیج های شوفاژ دیواری ایران رادیاتور دارای سیستم حفاظت در برابر یخ زدگی می باشند.
ظرفیت پکیج گرمایشی با توجه به شرایط آب و هوایی، موقعیت ساختمان و نوع عایقبندی مشخص می شود، پکیج های 24000 برای متراژ تا 120 متر مربع، 28000 برای متراژ تا 180 متر مربع و مدل 36000 برای فضای 250 متر مربع مناسب می باشد. طبق مبحث 17 مقررات ملی ساختمان (1390) حداقل متراژ قابل تایید برای نصب پکیج در واحد آپارتمانی (مسکونی یا اداری ) 64 متر مربع می باشد و در غیر اینصورت تعبیه دریچه تامین هوای تازه جهت احتراق مناسب در محل نصب پکیج الزامی می باشد.
ویژگی ها
سیستم ایمنی کنترل حداقل و حداکثر فشار آب / سیستم ضد یخ زدگی / مجهز به فن برای رساندن هوای لازم به دستگاه / دارای محفظه احتراق بسته (مدلهای FF)
سیستم هواگیری خودکار / سیستم تنظیم خودکار جریان گاز / سیستم بای پس خودکار / سیستم ضد نوسان دمای آب گرم مصرفی
پمپ قوی با هد استاتیک بالا / مجهز به پرشر سوئیچ هوا برای حفاظت در مقابل انسداد دودکش / ابعاد کوچک و مناسب / راندمان بالای 90 درصد
بررسی تکمیلی
چگونگی کارکرد پکیج دو مبدل یا منوترمیک (Monothermic)
در این نوع پکیج ها از دو نوع مبدل استفاده می گردد:
- مبدل اصلی : (Gas Water Heat Exchanger)
- مبدل صفحه ای : (Water Heat Exchnger)
برای تامین گرمایش محیط از مبدل اصلی استفاده می گردد و آب سیستم گرمایش پس از عبور از این مبدل و گرم شدن به رادیاتورها منتقل می گردد. اما برای تامین آبگرم مصرفی ( بهداشتی ) ، آب سیستم گرمایش توسط پمپ دستگاه از مبدل اصلی عبور کرده و سپس به جای حرکت به سمت رادیاتورها، از مبدل صفحه ای عبور می کند و همزمان آبسرد ورودی نیز از مبدل صفحه ای می گذرد ، بر اثر عبور این دو آب و انتقال حرارت از طریق آبگرم مدار گرمایش به آبسرد ورودی ، آبگرم مصرفی ( بهداشتی ) در دسترس قرار می گیرد.در این نوع سیستمها به جهت ثابت بودن دبی عبوری و کنترل بهتر دمای سیال ، گرادیان حرارتی تحت کنترل بوده و آبگرم مصرفی (بهداشتی) به صورت مطبوع بدست می آید و ضمنا در شرایط کارکرد یکسان، با توجه به اینکه آبگرم مصرفی با شعله مشعل (burner) تماس مستقیم ندارد، تشکیل رسوب برجدار داخلی مبدل صفحه ای به مراتب دیرتر از مدل تک مبدل اتفاق می افتد.
شرایط نصب رایگان در پکیج دیواری
نصب رایگان شامل این موارد می شود :
- کارشناسی و انتخاب محل مناسب نصب
- خارج کردن دستگاه از کارتن
- قرار دادن آن در محل تعیین شده برای نصب و اتصال آن به شبکه آب، برق و گاز توسط اتصالات داخل کارتن
- راه اندازی پکیج شوفاژدیواری
- آموزش کار با دستگاه
مواردی که شامل نصب رایگان نمی شود :
- هزینه ایجاد تغییر در تاسیسات ساختمان شامل لوله های آب، شیرآلات مربوطه، دودکش
- هزینه لوازم نصب در صورت نداشتن (شامل : 3 عدد شیر- 4 عدد شیلنگ – محافظ برق – فیلتر های سختی گیر آب )
- هزینه سایر اتصالات مورد نیاز برای پکیج شوفاژ دیواری
- هزینه رفت و آمد سرویسکار مجاز
